Date de publication : 03-03-2026
PRÉAMBULE
Le bouchon de coin est l’un des éléments qui sert à assurer la performance des murs rideaux. Sans être relié directement
à l’étanchéité du système, le bouchon de coin sert à :
– Compartimenter chaque ouverture dans le système de mur rideau
– Permettre un drainage gravitaire adéquat de l’eau dans les systèmes de mur rideau
– Limiter les effets de cheminées
LEXIQUE
Compartimentation

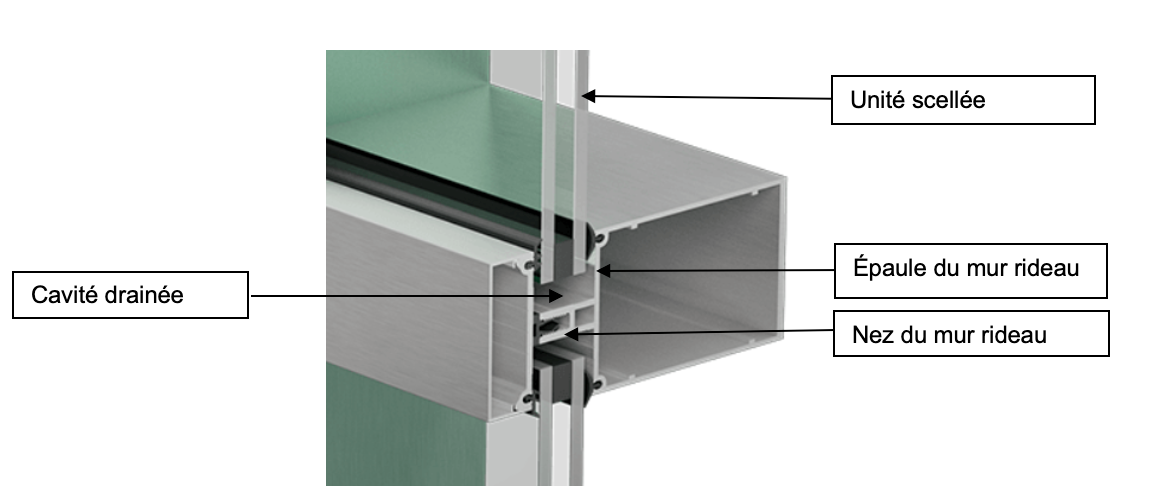

Les bouchons de coin sont installés entre les nez des meneaux verticaux et horizontaux. Ils doivent être scellées de manière à empêcher l’eau pénétrant dans le système de migrer vers une autre ouverture.
Le scellant utilisé doit être compatible aux matériaux utilisés dans la fabrication des bouchons de coin. Le scellant doit être façonné pour ne pas nuire à la circulation de l’eau dans le système de mur rideau. Les bouchons de coin doivent être d’une profondeur suffisante pour s’appuyer à la fois sur l’épaule du mur rideau et sur la plaque à pression. Les bouchons de coin permettent également de bien cibler les ouvertures qui pour-raient présenter une problématique liée à l’eau.
Drainage
La pression de la pluie poussée par le vent (PPPV) peut faire en sorte que l’eau s’infiltre dans le système de mur rideau.

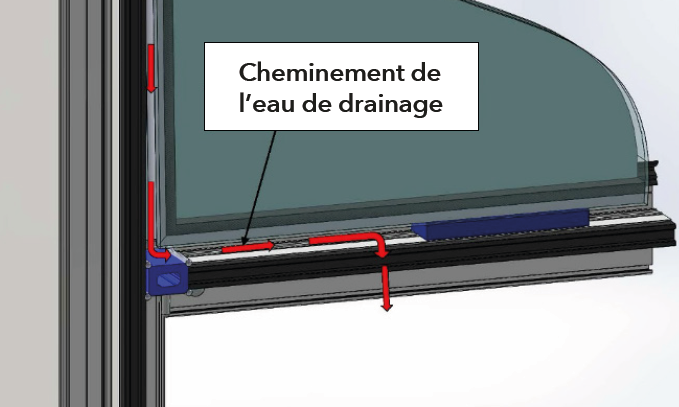

Lorsqu’un système de mur rideau est bien installé et est étanche à l’épaule, l’eau pénétrant dans le système s’évacuera de façon gravitaire. L’eau peut pénétrer de n’importe où au périmètre de l’unité scellée, mais ne peut s’évacuer que par la base. Il est donc important de s’assurer que l’eau puisse circuler au périmètre de l’unité scellée et puisse se rendre aux trous d’évacuation d’eau situés dans la plaque à pression horizontale à la base de l’unité scellée.
L’effet de cheminée
L’effet de cheminée est le mouvement de l’air entrant et sortant des bâtiments à travers des ouvertures non étanches.
La norme d’étanchéité à l’air d’un système de mur rideau ne contenant que des parties fixes est de 0.2 L(s*m²).
Puisque le mur rideau n’est pas parfaitement étanche à l’air, les bouchons de coin limitent l’effet convectif de l’air à l’intérieur de la cavité drainée du système de mur rideau.
Conclusion
Les bouchons de coin ne participent pas directement à l’étanchéité du système du mur rideau. Par contre ils sont
d’une grande utilité et doivent être installés dans tous les systèmes de mur rideau. La compartimentation et la qualité
du drainage sont directement reliés à sa qualité d’installation. L’absence de bouchon de coin mettra beaucoup de
pression sur les bases des systèmes de mur rideau puisque toute l’eau qui pénétrera dans le système cherchera à
s’évacuer à cet endroit. Limiter l’effet convectif de l’air dans la cavité permet de limiter les transferts thermiques également.
